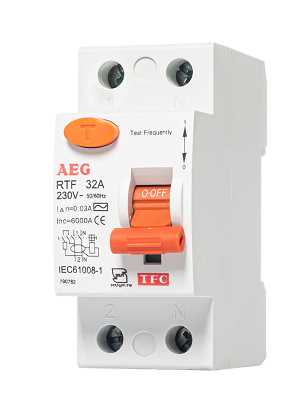

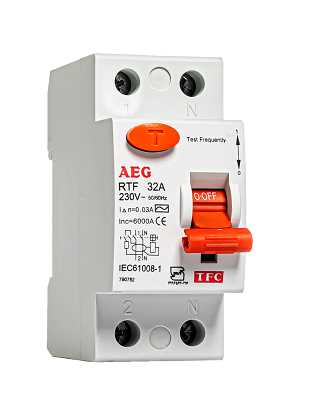

مدل                                                                                                                                                 RTF

تاییدیه ها و استاندارد ها                                                                                                           IEC 61008

جریان نامی (In)                                                                                   16A, 25A, 32A, 40A, 50A, 63A

تعداد قطب ها                                                                                                        (1P+N)2P , (3P+N)4P

ولتاژ نامی (Ue)                                                                                                       ~2P: 230 , ~4P: 400V

ولتاژ عایقی (Ui)                                                                                                                               500V

فرکانس نامی                                                                                                                             50/60Hz

مکانیزم قطع                                                                                                                رله الکترومغناطیسی

جریان نشتی عملیاتی (I△n)                                                                                                             30mA

ظرفیت قطع و وصل جریان نشتی (I△m)                                                    (In=16-40A)500, (In=63A)630

جریان اتصال کوتاه مشروط نامی Inc= I△c                                                                                     6,000A

 مدت زمان قطع تحت I△n                                                                                                               0.1s≥

ولتاژ قابل تحمل ضربه ای نامی (Uimp)                                                                                              6KV

ولتاژ تست دی الکتریک در فرکانس نامی به مدت 1 دقیقه                                                                 2.5KV

طول عمر (دوام الکتریکی)                                                                                                   10000 cycles

طول عمر (دوام مکانیکی)                                                                                                    20000 cycles

درجه حفاظت (IP)                                                                                                                            IP20

محدوده دمای بهره برداری                                                                                                   5°C ~ +40°C-

محدوده دمای انبارش                                                                                                        -25°C ~ +70°C

نوع اتصال ترمینال                                                                                              Cable/Pin-type bus bar

نشانگر موقعیت کنتاکت (قطع و وصل)                                                                                               دارد

سایز ترمینال برای اتصال سیم و کابل                                                                             25mm2 18-3AWG

سایز ترمینال برای اتصال به شینه                                                                                  25mm2 18-3AWG

گشتاور محکم کردن                                                                                                          2.5Nm 22In-Ibs

نصب روی ریل                                            بر اساس استاندارد EN60715 روی ریل نوع DIN توسط پایه ریل35mm))

نحوه اتصال                                                                                                                           از بالا به پایین
