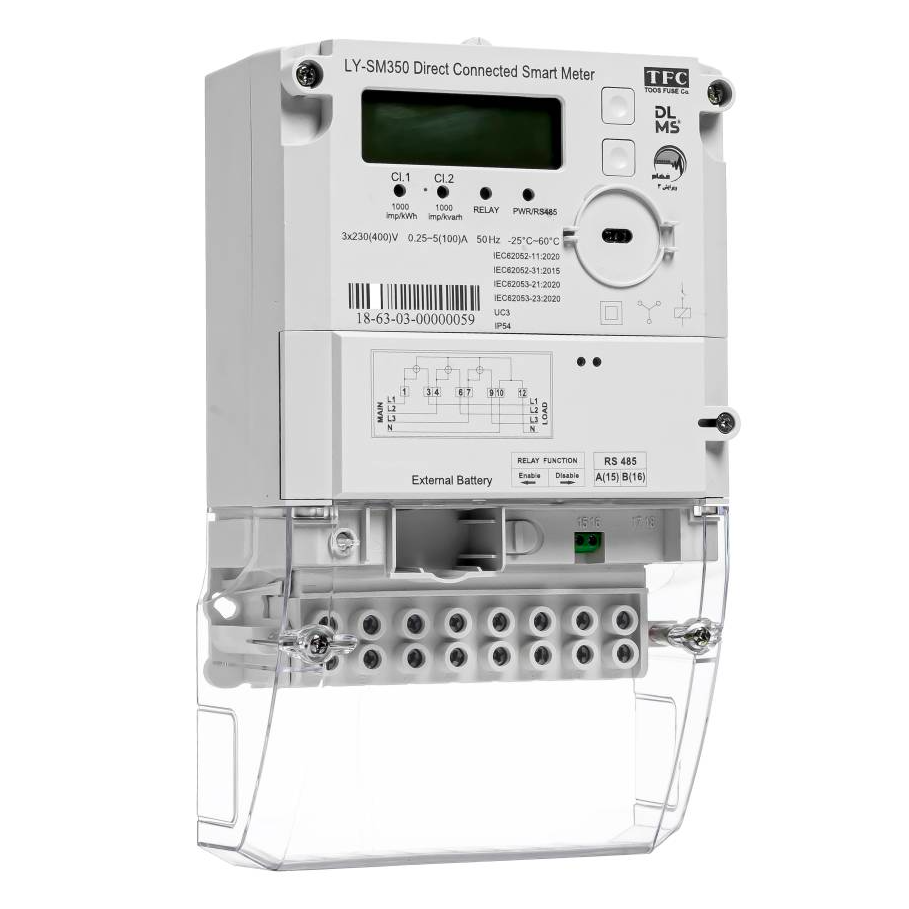

کنتور هوشمند سه فاز ولتاژ اولیه و ثانویه فهام 1(SM350 CT-CTPT)

دریافت کاتالوگ

کنتورهای هوشمند سه فاز چند تعرفه ولتاژ اولیه و ثانویه (فهام 1، ویرایش 3)

توضیحات

کنتورهای هوشمند سه فاز چند تعرفه ولتاژ اولیه و ثانویه (فهام 1) مطابق با الزامات ویرایش 3 شرکت توانیر طراحی و ساخته شده اند. بطور کلی اتصال این کنتورها به شکل غیرمستقیم بوده و کنتور هوشمند سه فاز چند تعرفه ولتاژ ثانویه LY-SM350 CT Connected و کنتور هوشمند سه فاز چند تعرفه ولتاژ  اولیه LY-SM350 CT/PT Connected برای اندازه گیری انرژی و دیماند برای مشتریان با مصارف بالا بکار می روند.

این کنتورها مطابق الزامات جدید شرکت توانیر دارای قابلیت بکارگیری در مد GATEWAY جهت قرائت و ارسال اطلاعات کنتورهای زیر مجموعه (فهام 2) می باشند. ماژول مخابراتی این کنتورها قابلیت پوشش شبکه اینترنت 2G، 3G و 4G را دارد.



مشخصات فنی کنتورهای هوشمند سه فاز چند تعرفه ولتاژ اولیه و ثانویه (فهام 1، ویرایش 3)

  • طراحی شده بر اساس دستورالعمل تعیین الزامات و معیارهای فنی و آزمون های کنتورهای هوشمند سه فاز چند تعرفه ولتاژ اولیه و ثانویه (فهام 1، ویرایش 3)
  • کلاس دقت اندازه گیری انرژی اکتیو 0.5 و انرژی راکتیو 2
  • دارای قابلیت اندازه گیری انرژی اکتیو و راکتیو در هر دو جهت شارش انرژی به شکل مجموع و تعرفه بندی شده
  • دارای قابلیت اندازه گیری انرژی اکتیو قدر مطلق به شکل مجموع و تعرفه بندی شده
  • دارای رله داخلی جهت قطع و وصل و مدیریت بار
  • دارای منبع تغذیه کمکی 48 تا 230 ولت (DC و AC)
  • امکان قرائت، انجام تنظیمات و به‌روزرسانی فریمور (Firmware) از راه دور و یا به صورت محلی و از طریق پورت نوری
  • دارای ماژول مخابراتی با قابلیت نصب در زیر درپوش مجزا، با پشتیبانی از آنتن داخلی و خارجی
  • قابلیت بکارگیری در مد GATEWAY جهت قرائت کنتورهای زیر مجموعه (فهام 2) با اتصال همزمان 128 تجهیز بر روی باس RS-485
  • دارای 4 تعرفه و قابلیت قطع و وصل بر اساس جدول تعرفه بندی کنتور
  • پشتیبانی از پروفایل بار ماهیانه، روزانه، ساعتی، مقادیر متوسط، مقادیر ماکزیمم و مقادیر مینیمم
  • قابلیت تشخیص، ثبت و اعلام دستکاری غیرمجاز
  • دارای باتری پشتیبان لیتیومی قابل تعویض در محفظه جدا و قابل پلمب در زیر درپوش ترمینال کنتور
  • دارای محدوده دمای عملکرد -25 تا +60 درجه سانتیگراد با حفظ کلاس دقت کنتور
  • حداکثر ولتاژ قابل تحمل 500 ولت
  • حفاظت در برابر میدان مغناطیسی 200 میلی تسلا
  • آبکاری مناسب قطعات فلزی و حامل جریان جهت پذیرش کابل آلومینیومی
  • ایزولاسیون بین مدارهای اصلی و جانبی و همچنین بین مدارهای جانبی
  • جنس بدنه از پلی کربنات مقاوم در برابر اشعه ماوراء بنفش، حرارت و آتش
  • دارای درجه حفاظت IP54 در برابر رطوبت و گرد و غبار
  • قابلیت ثبت وقایع و رویدادها بر اساس الزامات FID2-V3
  • ثبت رویدادهای کیفیت توان (Over Voltage, Under Voltage, Voltage Cut)
  • دارای نمایشگر LCD با نور پس زمینه (Backlight) با امکان نمایش وضعیت رله و آنتن کنتور
  • پشتیبانی از مکانیزم سخت افزاری فعال/غیرفعالسازی رله کنتور
پارامتر مشخصات
نوع کنتور Three Phase CT/CTPT Connected Smart Meter (FAHAM 1 - Ver. 3.0)
مدل LY-SM350 CT/CTPT Connected
کلاس دقت انرژی Active: Class 0.5 (IEC 62053-22:2020)
Reactive: Class 2 (IEC 62053-23:2020)
نوع اتصال Three Phase - Four Wire Connection
مشخصات الکتریکی
ولتاژ نامی CT: 230(400) V
CTPT: 57.7(100) V
جریان نامی 1 A
جریان مینیمم 0.01 A
حداکثر جریان 10 A
ثابت کنتور 10000 imp/kWh, 10000 imp/kVArh
فرکانس نامی 50 Hz
جریان راه‌اندازی 1 mA
حداکثر ولتاژ قابل تحمل 500 V
محدوده ولتاژ عملیاتی -20%Un ~ +15% Un
حداقل ولتاژ عملکرد 50% Un
منبع تغذیه کمکی 48V ~ 230V (AC/DC)
ایزولاسیون مدارها اصلی ↔ جانبی: 4kV
جانبی ↔ جانبی: 2kV
دقت ساعت RTC < 0.5 sec/day (IEC 62054-21)
مشخصات رله 16 A, 250 VAC
مکانیکی: 100000
الکتریکی: 10000
کلاس عایقی Double Insulation
باتری 3.6V داخلی + 3.6V خارجی
محافظت میدان مغناطیسی تا 200mT
مشخصات ارتباطی
ارتباط محلی • RS-485 (HDLC)
• Optical Port (Mode-E, HDLC)
ارتباط از راه دور GPRS 2G/3G/4G
پروتکل: TCP/UDP
مشخصات محیطی
محدوده دمایی عملیاتی: -25°C تا +60°C
حدی: -40°C تا +70°C
انبار: -40°C تا +80°C
درجه حفاظت IP54
حداکثر رطوبت 95%
مشخصات مکانیکی
جنس بدنه Polycarbonate
نوع ترمینال Rail type
ابعاد 280×170×93 mm
وزن < 1.5 kg
مشخصات عملکردی
به‌روزرسانی فریمور محلی و از راه دور
امنیت AES 128 + GMAC
سرویس‌های DLMS Get, Set, Action, Selective access, Notification, Block transfer, Protection...
پشتیبانی از زیرکنتورها توسط Gateway بر روی RS485
پروفایل بار ساعتی، روزانه، ماهانه، متوسط، بیشینه، کمینه، هارمونیک
ثبت رویدادها استاندارد، ارتباطی، تقلب، قطع برق، عملکرد رله، کیفیت برق
مدیریت بار • قطع/وصل درخواستی
• زمان‌بندی روزانه
• محدودکننده مصرف
• نظارت بر فیوز
• بر اساس تعرفه
• بر اساس اعتبار باقی‌مانده
مقادیر اندازه‌گیری W, Var, Wh, VArh, VA, V, I, F, PF, زاویه فاز
تعداد تعرفه‌ها 4
Quadrantهای اندازه‌گیری 4
نمایشگر LCD با نور پس‌زمینه
استانداردها و تاییدیه‌ها
استانداردها IEC 62052-11:2020, 62053-22/23:2020, 62052-31:2015,
62056, 62054-21, 62055-31, 61810-1, ETSI EN 301 511
تاییدیه‌ها DLMS CTT, IDIS, TAVANIR
