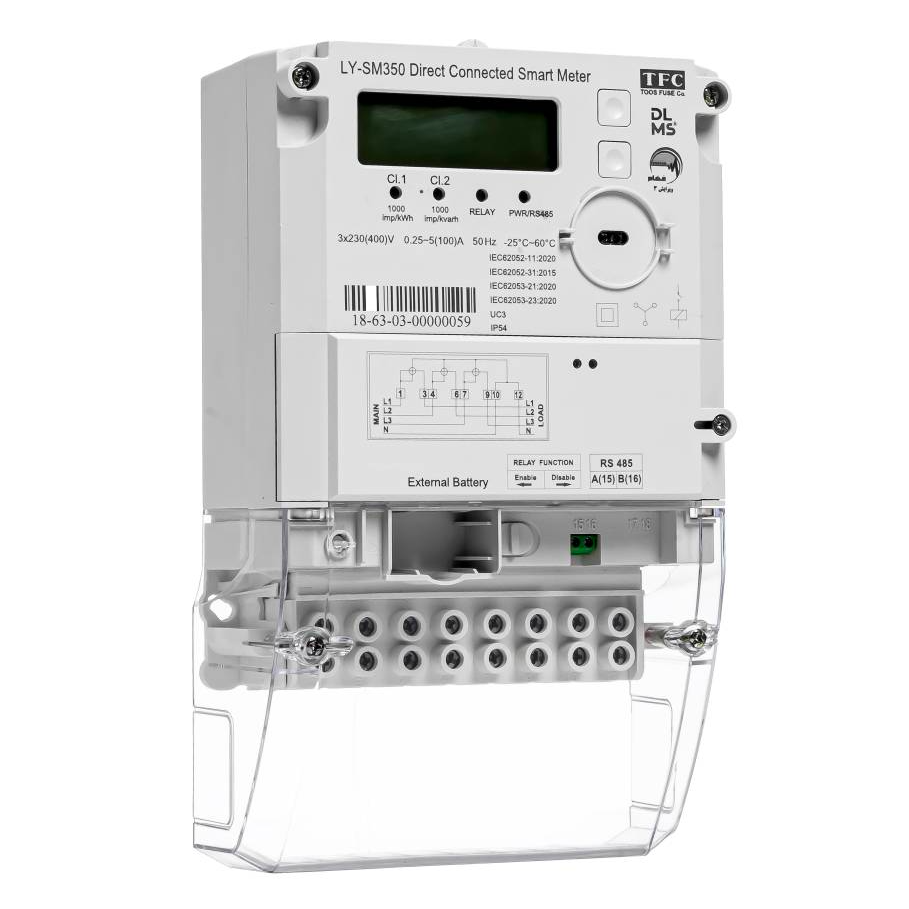

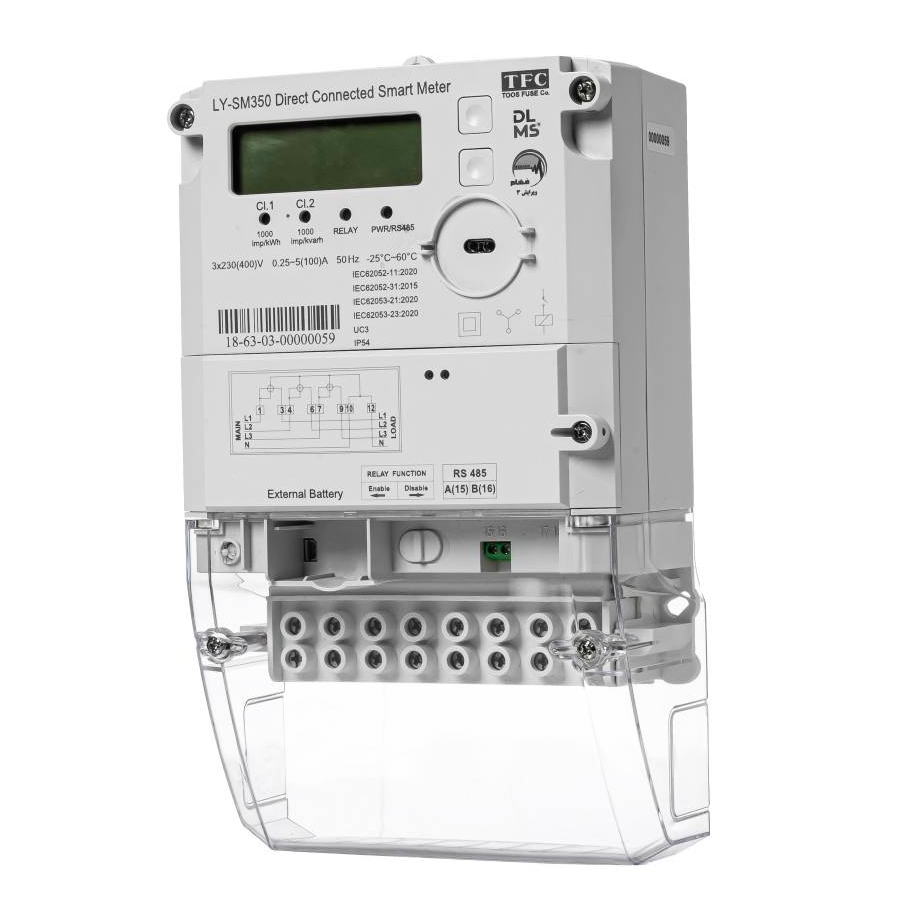

کنتور هوشمند سه فاز چند تعرفه اتصال مستقیم (فهام 1، ویرایش 3)
توضیحات
کنتور هوشمند سه فاز چند تعرفه اتصال مستقیم فهام 1 مدل LY-SM350 مطابق با الزامات ویرایش 3 شرکت توانیر طراحی و ساخته شده است. این کنتور با قابلیت اتصال سه فاز و مستقیم، به دلیل دارا بودن رله داخلی برای استفاده در برنامه های مدیریت مصرف و همچنین قطع و وصل برنامه‌ریزی شده مشترکین مناسب می باشد.
این کنتور مطابق الزامات جدید شرکت توانیر دارای قابلیت بکارگیری در مد GATEWAY جهت قرائت و ارسال اطلاعات کنتورهای زیر مجموعه (فهام 2) می باشد. ماژول مخابراتی این کنتور قابلیت پوشش شبکه اینترنت 2G، 3G و 4G را دارد.
مشخصات فنی کنتور سه فاز چند تعرفه اتصال مستقیم (فهام 1، ویرایش 3)
- طراحی شده بر اساس دستورالعمل تعیین الزامات و معیارهای فنی و آزمون های کنتور هوشمند سه فاز چند تعرفه اتصال مستقیم (فهام 1، ویرایش 3)
- کلاس دقت اندازه گیری انرژی اکتیو 1 و انرژی راکتیو 2
- دارای قابلیت اندازه گیری انرژی اکتیو و راکتیو در هر دو جهت شارش انرژی به شکل مجموع و تعرفه بندی شده
- دارای قابلیت اندازه گیری انرژی اکتیو قدر مطلق به شکل مجموع و تعرفه بندی شده
- دارای رله داخلی جهت قطع و وصل و مدیریت بار مطابق با استاندارد UC3
- امکان قرائت، انجام تنظیمات و به‌روزرسانی فریمور (firmware) از راه دور و یا به صورت محلی و از طریق پورت نوری
- دارای ماژول مخابراتی با قابلیت نصب در زیر درپوش مجزا، با پشتیبانی از آنتن داخلی و خارجی
- قابلیت بکارگیری در مد GATEWAY جهت قرائت کنتورهای زیر مجموعه (فهام 2) با اتصال همزمان 128 تجهیز بر روی باس RS-485
- دارای 4 تعرفه و قابلیت قطع و وصل بر اساس جدول تعرفه بندی کنتور
- پشتیبانی از پروفایل بار ماهیانه، روزانه، ساعتی، مقادیر متوسط، مقادیر ماکزیمم و مقادیر مینیمم
- قابلیت تشخیص، ثبت و اعلام دستکاری غیرمجاز
- دارای باتری پشتیبان لیتیومی قابل تعویض در محفظه جدا و قابل پلمب در زیر درپوش ترمینال کنتور
- دارای محدوده دمای عملکرد -25 تا +60 درجه سانتیگراد با حفظ کلاس دقت کنتور
- حداکثر ولتاژ قابل تحمل 500 ولت
- حفاظت در برابر میدان مغناطیسی 400 میلی تسلا
- آبکاری مناسب قطعات فلزی و حامل جریان جهت پذیرش کابل آلومینیومی
- ایزولاسیون بین مدارهای اصلی و جانبی و همچنین بین مدارهای جانبی
- جنس بدنه از پلی کربنات مقاوم در برابر اشعه ماوراء بنفش، حرارت و آتش
- دارای درجه حفاظت IP54 در برابر رطوبت و گرد و غبار
- قابلیت ثبت وقایع و رویدادها بر اساس الزامات FID2-V3
- ثبت رویدادهای کیفیت توان (Over Voltage, Under Voltage, Voltage Cut)
- دارای نمایشگر LCD با نور پس زمینه (Backlight) با امکان نمایش وضعیت رله و آنتن کنتور
- پشتیبانی از مکانیزم سخت افزاری فعال/غیرفعالسازی رله کنتور
| مشخصه | مقدار |
|---|---|
| نوع کنتور | Three Phase Direct Connected Smart Meter (FAHAM 1 - Ver. 3.0) |
| مدل | LY-SM350 Direct Connected |
| کلاس دقت انرژی | Active: Class 1 (IEC 62053-21:2020) Reactive: Class 2 (IEC 62053-23:2020) |
| نوع اتصال | Three Phase- Four Wire Connection |
| مشخصات الکتریکی | ولتاژ نامی: 230(400)V جریان نامی: 5A جریان مینیمم: 0.25A حداکثر جریان: 100A ثابت کنتور: 1000 imp/kWh, 1000 imp/kVArh فرکانس: 50Hz جریان راه‌اندازی: 20mA حداکثر ولتاژ قابل تحمل: 500V محدوده عملکرد ولتاژ: -20%Un ~ +15%Un حداقل ولتاژ عملیاتی: 115V ایزولاسیون مدارها: 4kV (اصلی به جانبی) / 2kV (جانبی به جانبی) |
| دقت ساعت RTC | کمتر از 0.5 ثانیه در روز (IEC 62054-21) |
| مشخصات رله | 120A, 250VAC استقامت مکانیکی: 100000 بار استقامت الکتریکی: 10000 بار |
| کلاس عایقی | Double Insulation |
| مشخصات باتری | 3.6V داخلی + 3.6V خارجی (Lithium) |
| محافظت مغناطیسی | تا 400mT |
| مشخصات ارتباطی | ارتباط محلی: • RS-485 (IEC 62056-46) • پورت نوری (IEC 62056-21/46) ارتباط از راه دور: • GPRS 2G/3G/4G • پروتکل انتقال داده: TCP/UDP |
| مشخصات محیطی | دمای عملکرد: -25°C تا +60°C دمای محدود: -40°C تا +70°C دمای ذخیره‌سازی: -40°C تا +80°C رطوبت نسبی: تا 95% درجه حفاظت: IP54 |
| مشخصات مکانیکی | جنس بدنه: پلی‌کربنات نوع ترمینال: ریلی (1mm² ~ 35mm²) ابعاد: 280×170×93 mm وزن: 1.7 کیلوگرم |
| مشخصات عملکردی | به‌روزرسانی فریمور: محلی/از راه دور امنیت: AES 128 + GMAC سرویس‌های DLMS: Get, Set, Action, Selective access, Multiple reference, ... قرائت کنتورهای زیرمجموعه: پشتیبانی از طریق Gateway روی RS-485 |
| پروفایل بار (Load Profile) | ساعتی، روزانه، ماهانه، میانگین، بیشینه، کمینه، هارمونیک |
| ثبت رویدادها | استاندارد، ارتباطی، تشخیص تقلب، قطع برق، عملکرد رله، کیفیت توان |
| مدیریت مصرف بار | • قطع/وصل آنی • برنامه‌ریزی روزانه • محدودکننده بار • نظارت فیوز • قطع/وصل با جدول تعرفه یا بر اساس اعتبار مشتری |
| کلید فعال‌سازی رله داخلی | پشتیبانی می‌شود |
| مقادیر اندازه‌گیری | W, Var, Wh, VArh, VA, V, I, F, PF, زاویه فاز |
| تعداد تعرفه‌ها | 4 |
| Quadrantهای اندازه‌گیری | 4 |
| نمایشگر | LCD با نور پس‌زمینه |
| استانداردها و تاییدیه‌ها | IEC 62052-11:2020, IEC 62053-21/23:2020, IEC 62052-31:2015, IEC 62056, IEC 62054-21, IEC 62055-31, ETSI EN 301 511 گواهی DLMS CTT، گواهی IDIS، گواهی توانیر |
