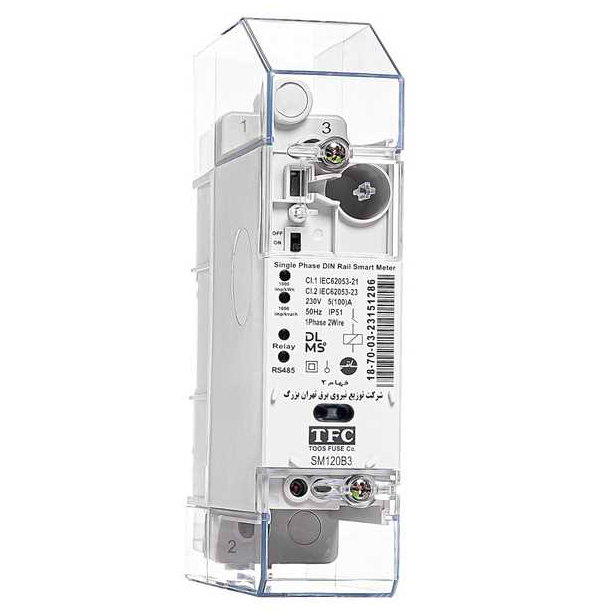

کنتور هوشمند تکفاز ریلی فهام 2 (SM120B3)
- 1404/03/07
-
توسط Admin
- کنتور هوشمند تک فاز ریلی, فهام ۲
- 05 دیدگاه
دریافت کاتالوگ
محصول کنتور هوشمند تک فاز ریلی - فهام2 مدل SM120B3 مطابق با سند ویرایش 5 الزامات شرکت توانیر طراحی و ساخته شده است. این محصول با قابلیت اتصال تک فاز و مستقیم، قابل نصب بر روی ریل تابلویی و بصورت گروهی بوده که امکان مدیریت بیشتری را فراهم می آورد. این کنتور به دلیل دارا بودن رله داخلی برای استفاده در برنامه های مدیریت مصرف و همچنین قطع و وصل برنامه‌ریزی شده مشترکین مناسب می باشد.
این کنتور دارای پورت RS-485 بوده که با استفاده از مودم و یا کنتورهای هوشمند دارای ماژول مخابراتی، امکان قرائت از راه دور را فراهم می‌سازد.
مشخصات فنی کنتور هوشمند تک فاز ریلی فهام 2
- طراحی شده بر اساس دستورالعمل تعیین الزامات و معیارهای فنی و آزمون های کنتور هوشمند تک فاز ریلی – فهام2 (ویرایش 5)
- دارای دقت اندازه گیری انرژی اکتیو 1 و انرژی راکتیو 2
- دارای قابلیت اندازه گیری انرژی اکتیو و راکتیو در هر دو جهت شارش انرژی به شکل مجموع و تعرفه بندی شده
- دارای قابلیت اندازه گیری انرژی اکتیو قدر مطلق به شکل مجموع و تعرفه بندی شده
- دارای رله داخلی و قابلیت قطع و وصل و مدیریت بار
- امکان قرائت، انجام تنظیمات و به‌روزرسانی فریمور (firmware) از طریق پورت نوری و پورت RS-485
- دارای 4 تعرفه و قابلیت قطع و وصل بر اساس جدول تعرفه بندی کنتور
- پشتیبانی از پروفایل بار ماهیانه، روزانه، ساعتی، مقادیر متوسط، مقادیر ماکزیمم و مقادیر مینیمم
- ثبت رویدادهای کیفیت توان (Over Voltage, Under Voltage, Voltage Cut)
- قابلیت ثبت وقایع و رویدادها بر اساس الزامات FID2
- دارای باتری پشتیبان لیتیومی قابل تعویض در زیر درپوش ترمینال کنتور
- دارای محدوده دمای عملکرد -25 تا +60 درجه سانتیگراد با حفظ کلاس دقت کنتور
- حداکثر ولتاژ قابل تحمل 500 ولت
- حفاظت در برابر میدان مغناطیسی 400 میلی تسلا
- آبکاری مناسب قطعات فلزی و حامل جریان جهت پذیرش کابل آلومینیومی
- ایزولاسیون بین مدارهای اصلی و جانبی
- جنس بدنه از پلی کربنات مقاوم در برابر اشعه ماوراء بنفش، حرارت و آتش
- دارای درجه حفاظت IP51 در برابر رطوبت و گرد و غبار
- قابلیت ثبت وقایع و رویدادها بر اساس الزامات FID2
- قابلیت تشخیص، ثبت و اعلام دستکاری غیرمجاز
- پشتیبانی از مکانیزم سخت افزاری فعال/غیرفعالسازی رله کنتور
- پشتیبانی از پروتکل ارتباطی DLMS/COSEM
| مشخصه | توضیحات |
|---|---|
| نوع کنتور | Single Phase DIN-Rail Smart Meter (FAHAM 2 - Ver. 5.0) |
| مدل | SM120B3 |
| کلاس دقت انرژی | Active: Class 1 (IEC 62053-21) Reactive: Class 2 (IEC 62053-23) |
| نوع اتصال | Single Phase - Two Wire |
| مشخصات الکتریکی | |
| ولتاژ نامی | 230 V |
| جریان نامی | 5 A |
| حداکثر جریان | 100 A |
| ثابت کنتور | 1000 imp/kWh, 1000 imp/kVArh |
| فرکانس نامی | 50 Hz |
| جریان راه‌اندازی | 20 mA |
| حداکثر ولتاژ قابل تحمل | 500 V |
| محدوده ولتاژ عملکردی با حفظ کلاس دقت | -20%Un ~ +15%Un |
| حداقل ولتاژ عملکرد | 115 V |
| ایزولاسیون مدار اصلی/جانبی | 4 kV |
| ایزولاسیون بین مدارهای جانبی | 2 kV |
| مشخصات عملکردی | |
| دقت ساعت RTC | کمتر از 0.5 ثانیه در روز (IEC 62054-21) |
| مشخصات رله | 120 A, 250 VAC تحمل مکانیکی: 100,000 بار تحمل الکتریکی: 10,000 بار |
| کلاس عایقی | دوگانه (Double Insulation) |
| باتری | باطری داخلی 3.6V لیتیوم + خارجی 3.6V لیتیوم |
| مقاومت در برابر میدان مغناطیسی | تا 400 میلی‌تسلا |
| به‌روزرسانی فریمور | به‌صورت محلی (Local Firmware Upgrade) |
| پشتیبانی امنیتی | AES 128 + GMAC Authentication Mechanism |
| سرویس‌های DLMS | Get, Set, Action, Selective access, Multiple reference, Data notification, General protection, Block transfer |
| قابلیت Gateway | پشتیبانی از قرائت زیرمجموعه‌ها روی RS-485 |
| مشخصات ارتباطی | |
| پورت‌های ارتباطی | • پورت نوری (Mode-E, Direct HDLC) • RS-485 (Direct HDLC) |
| مشخصات محیطی | |
| محدوده دمایی عملکرد | -25°C تا +60°C |
| محدوده دمایی حدی | -40°C تا +70°C |
| دمای ذخیره‌سازی | -40°C تا +80°C |
| درجه حفاظت محیطی | IP51 |
| حداکثر رطوبت | 95% |
| مشخصات مکانیکی | |
| جنس بدنه | پلی‌کربنات |
| نوع ترمینال‌ها | Rail type (سیم بین 1 تا 35mm²) |
| ابعاد با درپوش | 165×115×40 mm |
| وزن | کمتر از 0.6 کیلوگرم |
| امکانات اندازه‌گیری و ثبت داده | |
| پروفایل بار | ساعتی، روزانه، ماهانه، میانگین، ماکزیمم، مینیمم |
| رویدادهای ثبت‌شده | قطع و وصل، خرابی، کیفیت توان، دستکاری، ارتباط، قطع برق |
| مدیریت مصرف بار | • قطع/وصل لحظه‌ای • زمان‌بندی روزانه • محدودکننده • نظارت فیوز • براساس جدول تعرفه • براساس اعتبار باقی‌مانده |
| کلید فعال‌سازی رله | پشتیبانی می‌شود |
| مقادیر قابل اندازه‌گیری | W, Var, Wh, VArh, VA, V, I, F, PF, زاویه فاز |
| تعداد تعرفه‌ها | 4 تعرفه انرژی و ماکزیمم دیماند |
| Quadrantهای اندازه‌گیری | 4 Quadrant |
| استانداردها و گواهینامه‌ها | |
| استانداردهای بین‌المللی | • IEC 62052-11 • IEC 62053-21/23 • IEC 62056 • IEC 62054-21 • IEC 62055-31 |
| گواهینامه‌ها | DLMS CTT Certificate, IDIS Certificate, TAVANIR Certificate |
