SM125 کنتور تکفاز ترمینالی ویرایش 5-فهام 2
کاتالوگ

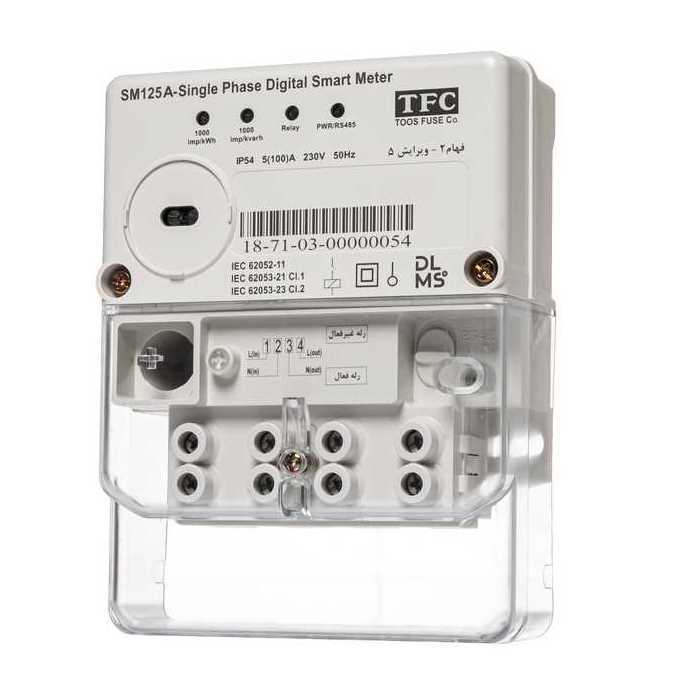

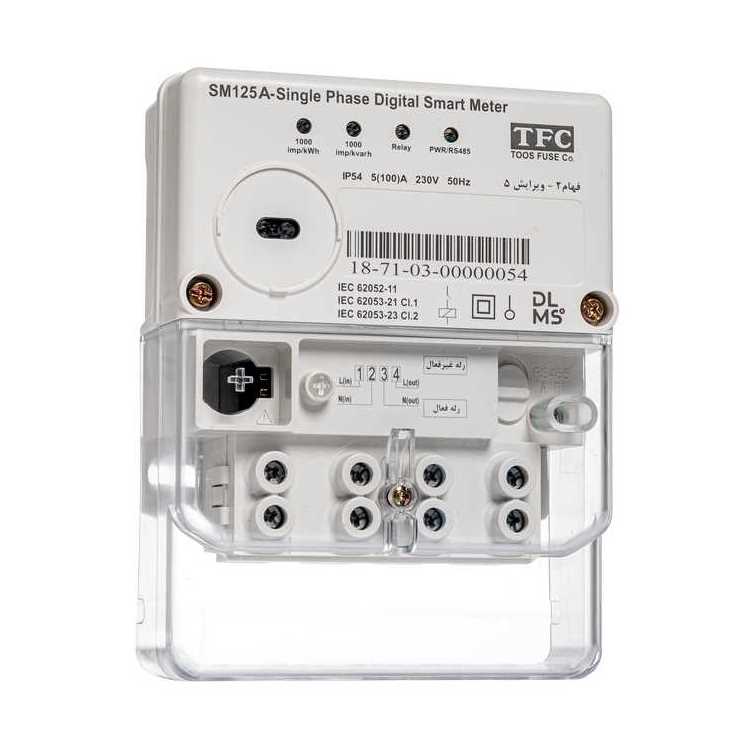

کنتور هوشمند تک فاز ترمینالی فهام 2
توضیحات
محصول کنتور هوشمند تک فاز ترمینالی - فهام 2 مدل SM125 مطابق با الزامات ویرایش 5 شرکت توانیر طراحی و ساخته شده است. این کنتور با قابلیت اتصال تک فاز و مستقیم، به دلیل دارا بودن رله داخلی برای استفاده در برنامه های مدیریت مصرف و همچنین قطع و وصل برنامهریزی شده مشترکین مناسب می باشد.
این کنتور دارای پورت RS-485 بوده که با استفاده از مودم و یا کنتورهای هوشمند دارای ماژول مخابراتی، امکان انجام تنظیمات و قرائت از راه دور را فراهم میسازد.
مشخصات فنی کنتور هوشمند تک فاز ترمینالی فهام 2
- طراحی شده بر اساس دستورالعمل تعیین الزامات و معیارهای فنی و آزمون های کنتور هوشمند تک فاز ترمینالی - فهام2 (الزامات ویرایش 5)
- کلاس دقت اندازه گیری انرژی اکتیو 1 و انرژی راکتیو 2
- دارای قابلیت اندازه گیری انرژی اکتیو و راکتیو در هر دو جهت شارش انرژی به شکل مجموع و تعرفه بندی شده
- دارای قابلیت اندازه گیری انرژی اکتیو قدر مطلق به شکل مجموع و تعرفه بندی شده
- دارای رله داخلی و قابلیت قطع و وصل و مدیریت بار
- امکان قرائت، انجام تنظیمات و بهروزرسانی فریمور (firmware) از طریق پورت نوری و پورت RS-485
- دارای 4 تعرفه و قابلیت قطع و وصل بر اساس جدول تعرفه بندی کنتور
- پشتیبانی از پروفایل بار ماهیانه، روزانه، ساعتی، مقادیر متوسط، مقادیر ماکزیمم و مقادیر مینیمم
- ثبت رویدادهای کیفیت توان (Over Voltage, Under Voltage, Voltage Cut)
- قابلیت ثبت وقایع و رویدادها بر اساس الزامات FID2
- دارای باتری پشتیبان لیتیومی قابل تعویض در محفظه جدا و قابل پلمب در زیر درپوش ترمینال کنتور
- دارای محدوده دمای عملکرد -25 تا +60 درجه سانتیگراد با حفظ کلاس دقت کنتور
- حداکثر ولتاژ قابل تحمل 500 ولت
- حفاظت در برابر میدان مغناطیسی 400 میلی تسلا
- آبکاری مناسب قطعات فلزی و حامل جریان جهت پذیرش کابل آلومینیومی
- ایزولاسیون بین مدارهای اصلی و جانبی
- جنس بدنه از پلی کربنات مقاوم در برابر اشعه ماوراء بنفش، حرارت و آتش
- دارای درجه حفاظت IP54 در برابر رطوبت و گرد و غبار
- قابلیت ثبت وقایع و رویدادها بر اساس الزامات FID2
- قابلیت تشخیص، ثبت و اعلام دستکاری غیرمجاز
- پشتیبانی از مکانیزم سخت افزاری فعال/غیرفعالسازی رله کنتور
- پشتیبانی از پروتکل ارتباطی DLMS/COSEM
- پشتیبانی امنیتی اطلاعات بر اساس الگوریتم رمزنگاری AES128-GCM و الگوریتم احراز هویت HLS(GMAC)
- طراحی منطبق بر استانداردهای IEC 62052-11 ، IEC 62053-21 و IEC 62053-23
- دارای تاییدیه و گزارش آزمون از موسسات و آزمایشگاههای معتبر داخلی و بین المللی مورد تایید شرکت توانیر
Single Phase Smart Meter – SM125 (FAHAM 2 - Ver. 5.0)
مشخصات کلی
| نوع کنتور | Single Phase Smart Meter (FAHAM 2 - Ver. 5.0) |
|---|---|
| مدل | SM125 |
| کلاس دقت انرژی | Active: Class 1 (IEC 62053-21) Reactive: Class 2 (IEC 62053-23) |
| نوع اتصال | Single Phase - Two Wire Connection |
مشخصات الکتریکی
| ولتاژ نامی | 230 V |
|---|---|
| جریان نامی | 5 A |
| حداکثر جریان | 100 A |
| ثابت کنتور | 1000 imp/kWh, 1000 imp/kVArh |
| فرکانس نامی | 50 Hz |
| جریان راهاندازی | 20 mA |
| حداکثر ولتاژ قابل تحمل | 500 V |
| محدوده ولتاژ عملکردی با حفظ کلاس دقت | -20%Un ~ +15%Un |
| حداقل ولتاژ عملکرد | 115 V |
| ایزولاسیون (اصلی ↔ جانبی) | 4 kV |
| ایزولاسیون بین مدارهای جانبی | 2 kV |
| دقت ساعت RTC | کمتر از 0.5 ثانیه در روز (IEC 62054-21) |
| مشخصات رله | 120 A, 250 VAC, دوام مکانیکی: 100000، دوام الکتریکی: 10000 |
| کلاس عایقی | دو لایه (Double Insulation) |
| مشخصات باتری | 3.6V باتری داخلی + 3.6V باتری خارجی لیتیوم |
| حفاظت در برابر میدان مغناطیسی | تا 400 mT |
مشخصات ارتباطی
| ارتباط محلی | • RS-485 Port (Direct HDLC: IEC 62056-46) • Optical Port (Mode-E: IEC 62056-21, Direct HDLC: IEC 62056-46) |
|---|
مشخصات محیطی
| محدوده دمایی | • عملکرد: -25°C تا +60°C • محدوده مجاز: -40°C تا +70°C • ذخیرهسازی: -40°C تا +80°C |
|---|---|
| درجه حفاظت محیطی | IP54 |
| حداکثر رطوبت محیطی | 95% |
مشخصات مکانیکی
| جنس بدنه | پلیکربنات (Polycarbonate) |
|---|---|
| نوع ترمینالها | ریلدار (1mm² ~ 35mm²) |
| ابعاد با درپوش ترمینال | 165 × 128 × 50 mm |
| وزن | کمتر از 0.7 kg |
مشخصات عملکردی
| بهروزرسانی فریمور | محلی |
|---|---|
| پشتیبانی امنیتی | AES 128 + GMAC Authentication |
| سرویسهای DLMS | Get, Set, Action, Selective Access, Multiple Reference, Data Notification, General Protection, General Block Transfer, Block Transfer with Get, Block Transfer with Set |
| قرائت کنتورهای زیرمجموعه از طریق RS485 | پشتیبانی توسط Gateway Protocol |
| پروفایل بار | Hourly, Daily, Monthly, Average, Maximum, Minimum Values |
| ثبت رویدادها | Standard, Communication, Fraud Detection, Power Failure, Disconnector, Power Quality |
| مدیریت مصرف بار | • فعالسازی/غیرفعالسازی رله به صورت درخواستی • زمانبندی روزانه رله • عملکرد محدودکننده (Limiter) • نظارت بر فیوز • قطع/وصل بر اساس جدول تعرفه • قطع/وصل بر اساس مانده اعتبار مشتری |
| کلید فعالسازی عملکرد رله داخلی | پشتیبانی میشود |
| مقادیر اندازهگیری | W, Var, Wh, VArh, VA, V, I, F, PF, زاویه فاز |
| تعداد تعرفهها | 4 |
| Quadrantهای اندازهگیری | 4 |
تاییدیهها و استانداردها
- IEC 62052-11
- IEC 62053-21/23
- IEC 62056
- IEC 62054-21
- IEC 62055-31
- DLMS CTT Certificate
- IDIS Certificate
- TAVANIR Certificate
