کنتور هوشمند تک فاز چند تعرفه با قابليت قطع و وصل بار (ويرايش3) - فهام 1
توضیحات

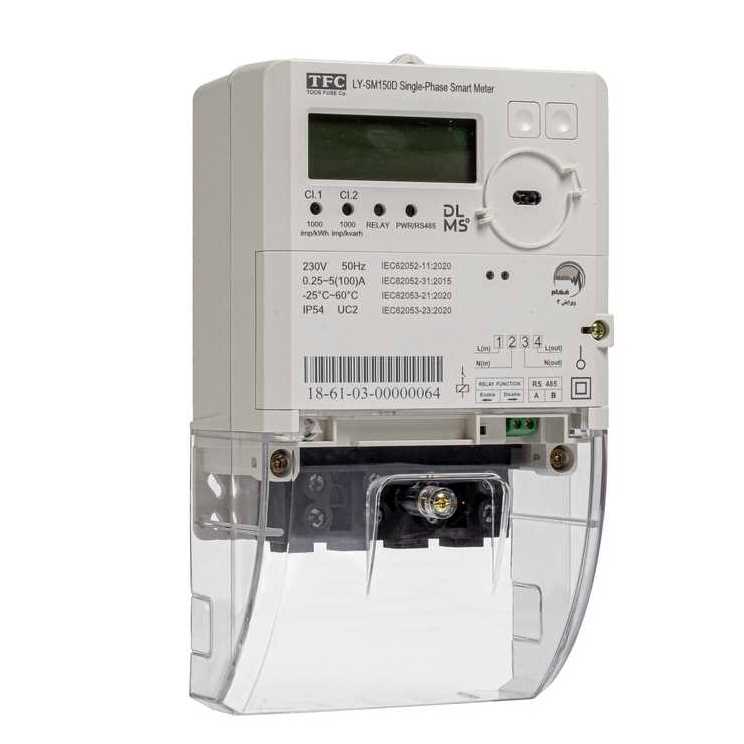

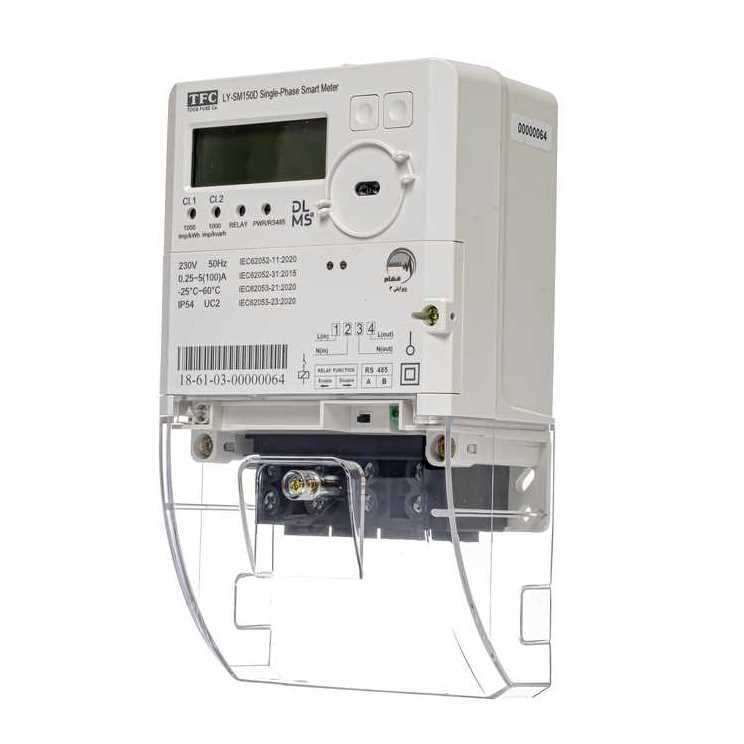

کنتور هوشمند تک فاز چند تعرفه با قابليت قطع و وصل بار فهام 1 مدل LY-SM150D مطابق با الزامات ویرایش 3 شرکت توانیر طراحی و ساخته شده است. این کنتور با قابلیت اتصال تک فاز و مستقیم، به دلیل دارا بودن رله داخلی برای استفاده در برنامه های مدیریت مصرف و همچنین قطع و وصل برنامه‌ریزی شده مشترکین مناسب می باشد.
این کنتور مطابق الزامات جدید شرکت توانیر دارای قابلیت بکارگیری در مد GATEWAY جهت قرائت و ارسال اطلاعات کنتورهای زیر مجموعه (فهام 2) می باشد. ماژول مخابراتی این کنتور قابلیت پوشش شبکه اینترنت 2G، 3G و 4G را دارد.
مشخصات فنی کنتور تک فاز چند تعرفه با قابليت قطع و وصل بار (ويرايش3) - فهام 1
- طراحی شده بر اساس دستورالعمل تعیین الزامات و معیارهای فنی و آزمون های کنتور هوشمند تک فاز چندتعرفه- فهام1 (ویرایش 3)
- کلاس دقت اندازه گیری انرژی اکتیو 1 و انرژی راکتیو 2
- دارای قابلیت اندازه گیری انرژی اکتیو و راکتیو در هر دو جهت شارش انرژی به شکل مجموع و تعرفه بندی شده
- دارای قابلیت اندازه گیری انرژی اکتیو قدر مطلق به شکل مجموع و تعرفه بندی شده
- دارای رله داخلی جهت قطع و وصل و مدیریت بار مطابق با استاندارد UC3
- امکان قرائت، انجام تنظیمات و به‌روزرسانی فریمور (firmware) از راه دور و یا به صورت محلی و از طریق پورت نوری
- دارای ماژول مخابراتی با قابلیت نصب در زیر درپوش مجزا، با پشتیبانی از آنتن داخلی و خارجی
- قابلیت بکارگیری در مد GATEWAY جهت قرائت کنتورهای زیر مجموعه (فهام 2) با اتصال همزمان 128 تجهیز بر روی باس RS-485
- دارای 4 تعرفه و قابلیت قطع و وصل بر اساس جدول تعرفه بندی کنتور
- پشتیبانی از پروفایل بار ماهیانه، روزانه، ساعتی، مقادیر متوسط، مقادیر ماکزیمم و مقادیر مینیمم
- قابلیت تشخیص، ثبت و اعلام دستکاری غیرمجاز
- دارای باتری پشتیبان لیتیومی قابل تعویض در محفظه جدا و قابل پلمب در زیر درپوش ترمینال کنتور
- دارای محدوده دمای عملکرد -25 تا +60 درجه سانتیگراد با حفظ کلاس دقت کنتور
- حداکثر ولتاژ قابل تحمل 500 ولت
- حفاظت در برابر میدان مغناطیسی 400 میلی تسلا
- آبکاری مناسب قطعات فلزی و حامل جریان جهت پذیرش کابل آلومینیومی
- ایزولاسیون بین مدارهای اصلی و جانبی و همچنین بین مدارهای جانبی
- جنس بدنه از پلی کربنات مقاوم در برابر اشعه ماوراء بنفش، حرارت و آتش
- دارای درجه حفاظت IP54 در برابر رطوبت و گرد و غبار
- قابلیت ثبت وقایع و رویدادها بر اساس الزامات FID2-V3
- ثبت رویدادهای کیفیت توان (Over Voltage, Under Voltage, Voltage Cut)
- دارای نمایشگر LCD با نور پس زمینه (Backlight) با امکان نمایش وضعیت رله و وضعیت آنتن
- پشتیبانی از مکانیزم سخت افزاری فعال/غیرفعالسازی رله کنتور
- پشتیبانی از مکانیزم های قطع و وصل بار مانند قطع و وصل بنا به درخواست، قطع و وصل برنامه ریزی شده، قطع و وصل بر اساس حداکثر دیماند/جریان مجاز (Limiter)، قطع و وصل بر اساس جدول تعرفه بندی کنتور و مدیریت مصرف بر اساس اعتبار خریداری شده
- پشتیبانی از پروتکل ارتباطی DLMS/COSEM
- پشتیبانی امنیتی اطلاعات بر اساس الگوریتم رمزنگاری AES128-GCM و الگوریتم احراز هویت HLS(GMAC)
- طراحی سخت افزار منطبق بر استانداردهای IEC 62052-11:2020 ، IEC 62052-31:2015 ، IEC 62053-21:2020 و IEC 62053-23:2020
- دارای تاییدیه و گزارش آزمون از موسسات و آزمایشگاههای معتبر داخلی و بین المللی مورد تایید شرکت توانیر
| پارامتر | مشخصات |
|---|---|
| نوع کنتور | Single Phase Smart Meter (FAHAM 1 - Ver. 3.0) |
| مدل | LY-SM150D |
| کلاس دقت انرژی | Active: Class 1 (IEC 62053-21:2020) Reactive: Class 2 (IEC 62053-23:2020) |
| نوع اتصال | Single Phase-Two Wire Connection |
| مشخصات الکتریکی | |
| ولتاژ نامی | 230 V |
| جریان نامی | 5 A |
| جریان مینیمم | 0.25 A |
| حداکثر جریان | 100 A |
| ثابت کنتور | 1000 imp/kWh, 1000 imp/kVArh |
| فرکانس نامی | 50 Hz |
| جریان راه‌اندازی | 20 mA |
| حداکثر ولتاژ قابل تحمل | 500 V |
| محدوده ولتاژ عملکردی با حفظ کلاس دقت | -20%Un ~ +15%Un |
| حداقل ولتاژ عملکرد | 115 V |
| ایزولاسیون بین مدارهای اصلی و جانبی | 4 kV |
| ایزولاسیون بین مدارهای جانبی | 2 kV |
| دقت ساعت RTC | Less than 0.5 sec/day (IEC 62054-21) |
| مشخصات رله | 120 A, 250 VAC, Mechanical Endurance: 100000, Electrical Endurance: 10000 |
| کلاس عایقی | Double Insulation |
| مشخصات باتری | 3.6V internal Lithium Battery + 3.6V external Lithium Battery |
| حفاظت در برابر میدان مغناطیسی | Up to 400mT |
| مشخصات ارتباطی | |
| ارتباط محلی | • RS-485 Port (Direct HDLC: IEC 62056-46) • Optical Port (Mode-E: IEC 62056-21, Direct HDLC: IEC 62056-46) |
| ارتباط از راه دور | GPRS 2G/3G/4G Protocol: TCP/UDP |
| مشخصات محیطی | |
| محدوده دمایی | • Operating: -25°C to +60°C • Limit Range: -40°C to +70°C • Storage: -40°C to +80°C |
| درجه حفاظت محیطی | IP54 |
| حداکثر رطوبت محیطی | 95% |
| مشخصات مکانیکی | |
| جنس بدنه | Polycarbonate |
| نوع ترمینال‌ها | Rail type (1mm² ~ 35mm²) |
| ابعاد با درپوش ترمینال | 235×137×79 mm |
| وزن | 0.85 kg |
| مشخصات عملکردی | |
| به‌روزرسانی فریمور | Local/Remote Firmware Upgrade |
| پشتیبانی امنیتی | AES 128 + GMAC Authentication Mechanism |
| سرویس‌های DLMS | Get, Set, Action, Selective access, Multiple reference, Data notification, General protection, General block transfer, Block transfer with Get, Block transfer with Set |
| قابلیت قرائت کنتورهای زیرمجموعه | Supported by Gateway Protocol |
| پروفایل بار (Load Profile) | Hourly, Daily, Monthly, Average, Maximum, Minimum |
| ثبت رویدادها | • Standard Event Log • Communication Event Log • Fraud Detection Event Log • Power Failure Event Log • Disconnector Event Log • Power Quality Event Log |
| مدیریت مصرف بار | • On-demand Relay Connection/Disconnection • Daily Schedule for Relay Connection/Disconnection • Limiter Function • Fuse Supervision Function • Based on Tariffication Script Table • Based on Customer Remained Credit |
| کلید فعال/غیرفعالسازی عملکرد رله داخلی | Supported |
| مقادیر اندازه‌گیری | W, Var, Wh, VArh, VA, V, I, F, PF, Phase angle |
| تعداد تعرفه‌ها | 4 |
| Quadrantهای اندازه‌گیری | 4 |
| نمایشگر | LCD with Backlight |
| تاییدیه‌ها و استانداردها | • IEC 62052-11:2020, IEC 62053-21/23:2020, IEC 62052-31:2015, IEC 62056, IEC 62054-21, IEC 62055-31, ETSI EN 301 511 • DLMS CTT Certificate, IDIS Certificate, TAVANIR Certificate |
