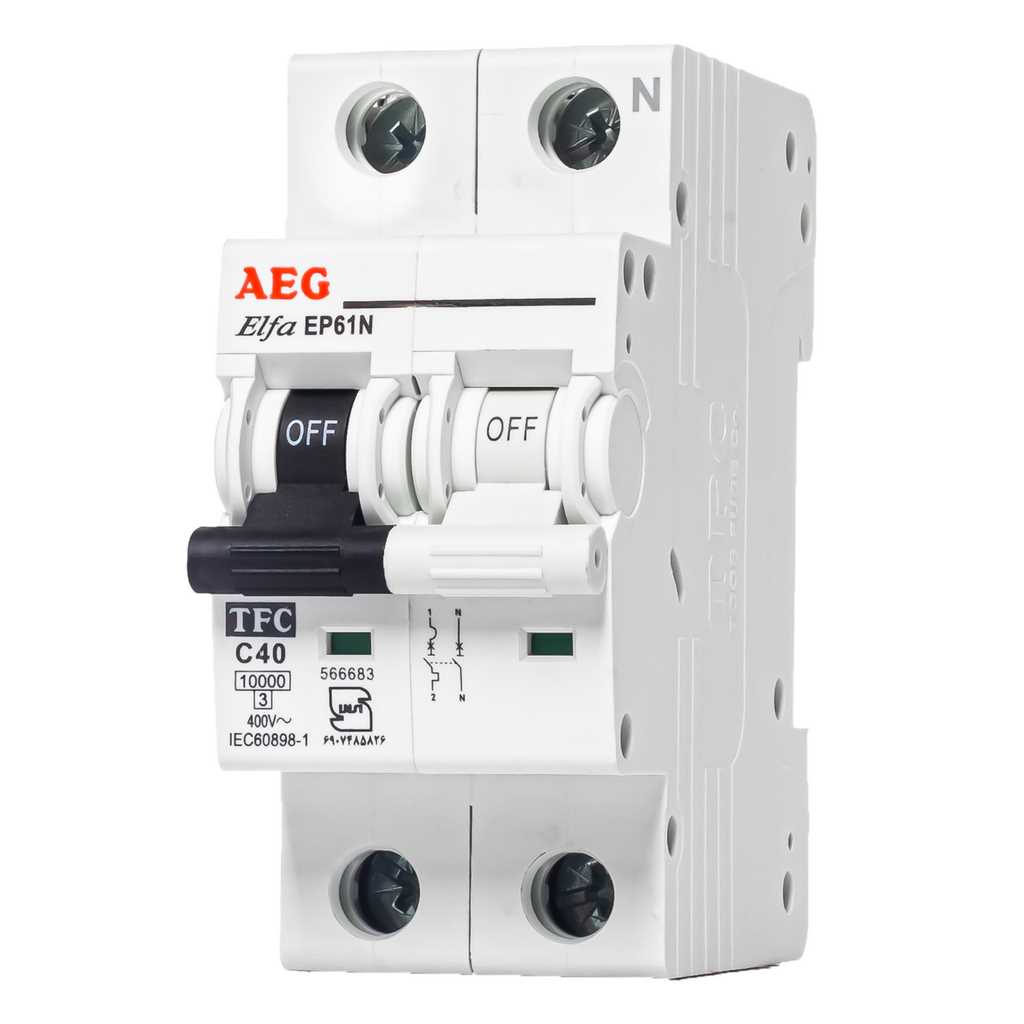

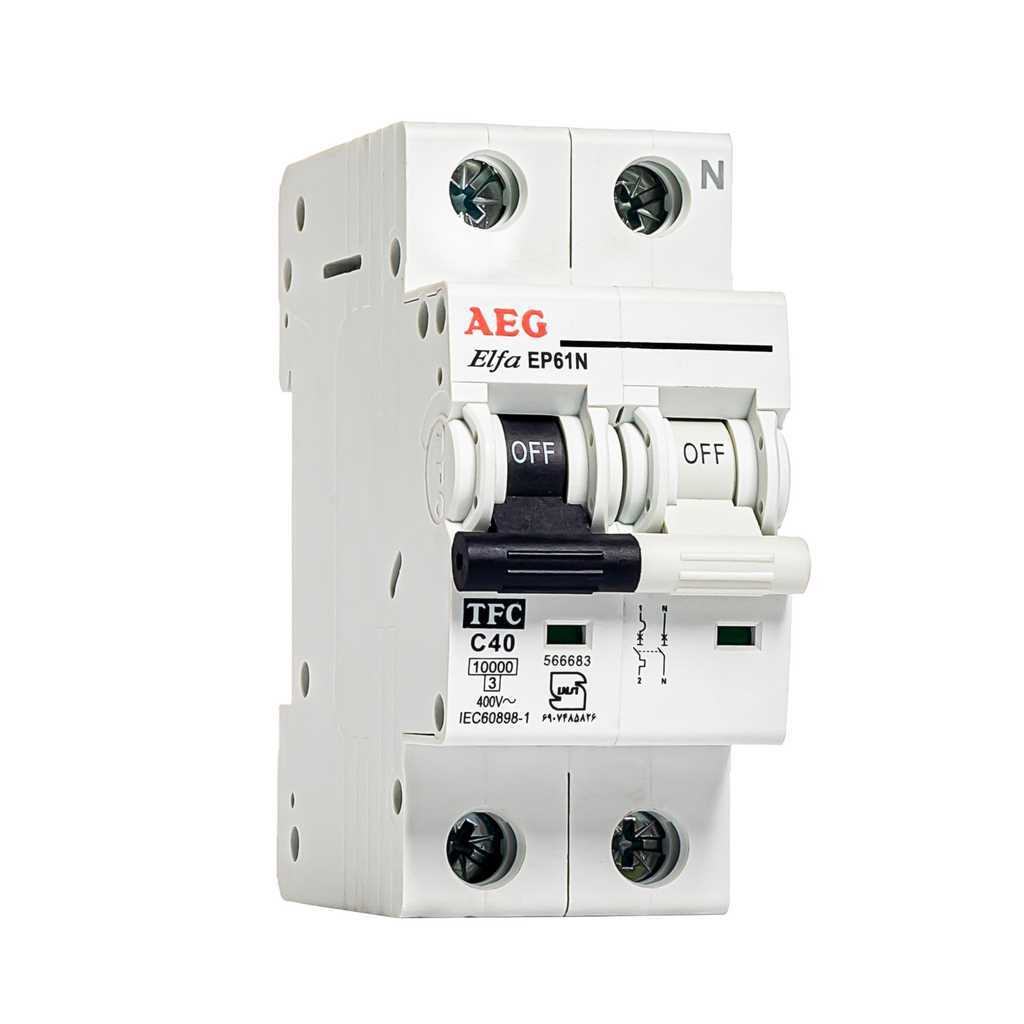

کلید مینیاتوری EP



کلید مینیاتوری یا فیوز مینیاتوری یک کلید خودکار و غیرقابل تنظیم است که دو وظیفه مهم آن محافظت از مدار الکتریکی در برابر جریان بیش از حد مجاز و محافظت در برابر خطای اتصال کوتاه می‌­باشد. این نوع از کلیدها بلافاصله با قطع برق مدار واکنش نشان می­‌دهند که در نهایت پس از قطع شدن، مجدد به صورت اتوماتیک به مدار باز می­‌گردند.

مشخصات فنی اصلی کلید مینیاتوری EP

  1. محدوده جریان 6 الی 63 آمپر در دو تیپ B و C در انواع تک‌فاز، تک‌‌فاز و نول، دو‌فاز، سه‌فاز و سه‌فاز و نول
  2. دارای قدرت قطع 10 کیلو‌آمپر
  3. مطابق با استاندارد‌‌های ISIRII2611 , IEC60898 , VDE0641
  4. قابلیت نصب کنتاکت کمکی
  5. دارای ترمینال دو منظوره (اتصال به باس بار و سیم به طور هم‌زمان)
مدل EP60
تاییدیه ها و استاندارد ها IEC 60898 , IEC 60947-2
جریان نامی (In) 1A, 2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A
تعداد قطب ها 1P, 3P, 1P+N, 2P, 3P+N, 4P
ولتاژ نامی (Ue) 230/400V
ولتاژ عایقی (Ui) 500V
فرکانس نامی 50/60Hz
قدرت قطع نامی 10000A
کلاس محدود کننده انرژی 3
ولتاژ قابل تحمل ضربه ای نامی (Uimp) 6KV
ولتاژ تست دی الکتریک در فرکانس نامی به مدت 1 دقیقه 2KV
درجه آلودگی 2
نوع مشخصه قطع B , C
طول عمر (دوام الکتریکی) 10000 cycles
طول عمر (دوام مکانیکی) 20000 cycles
درجه حفاظت (IP) IP20
درجه حرارت محیط برای کالیبراسیون رله حرارتی محیط 30°C
محدوده دمای بهره برداری 5°C ~ +40°C-
محدوده دمای انبارش -25°C ~ +70°C
نوع اتصال ترمینال Cable/Pin-type bus bar
سایز ترمینال برای اتصال سیم و کابل 25mm2 18-3AWG
سایز ترمینال برای اتصال به شینه 25mm2 18-3AWG
گشتاور محکم کردن 2.5Nm 22In-Ibs
نصب روی ریل بر اساس استاندارد EN60715 روی ریل نوع DIN توسط پایه ریل35mm))
نحوه اتصال از بالا به پایین
قابلیت نصب کنتاکت کمکی قابلیت نصب دارد
قابلیت نصب کنتاکت اعلام هشدار قابلیت نصب دارد
رله شنت قابلیت نصب دارد
رله حفاظت در برابر ولتاژ کم/زیاد قابلیت نصب دارد
مشخصه قطع بر اساس نمودار مشخصه قطع
